粉末流智能检测系统

       在金属材料的激光熔化沉积过程中,粉末流的质量控制至关重要。粉末进入熔池的方式对工艺效果和产品质量都具有决定性的影响。粉末流的质量控制可直接影响粉末利用率、沉积层/熔覆层氧化、熔覆层几何形状,以及加工后产品的表面粗糙度。因此,需要对粉末束流进行测量、分析与控制,以确保优秀的工艺质量及其稳定性。

       ACunity为您提供智能系列设备—粉末流智能检测系统,该系统根据工业化应用标准设计,可用于不同类型同轴喷嘴粉末束流测试,自动连续检测粉末流状态,为优质加工工艺流程提供保证。



• 首次开启对粉末流全方位表征的可能性

• 用户友好的操作界面

• 适配多种不同类型送粉喷嘴

• 适用多级粒度粉末分析

• 通过多项测试认证

       粉末流智能检测系统通过层层扫描获得粉末流不同截面的浓度分布情况,评估喷嘴工作性能,检测喷嘴在连续作业过程的磨损情况,科学判断其使用寿命。高精密的测量方法,可以快速获得送粉气体、保护气体调节,及粉末粒径对粉末流汇聚焦点的影响规律,实现送粉工艺的精准控制、粉末材料的优化选择。

      系统由CMOS摄像机、测试台、照明激光、分析软件等几大核心部分组成。

• 激光切片法

• 每层几千帧视频

• 通过多帧视频叠加获得每层粉末粒子密度分布

• 基于多层信息建立粉末流三维分布特征

• 分层数量和距离可自由确定

• 计算与分析特征图像

• 喷嘴出口位置

• 各层粒子密度分布图像

• 喷嘴出口到粉末汇聚焦点距离

• 粉末流汇聚焦点直径

• 粉末焦点与激光焦点相对位置

• 粉末颗粒度对粉末流焦点的影响

• 气体流量对粉末流焦点的影响

• 绘制颗粒分布直径与喷嘴距离关系图

• 绘制各层平面直径内颗粒百分比图(估算粉末效率)

粉末流智能检测系统性能参数

粉末流智能检测系统

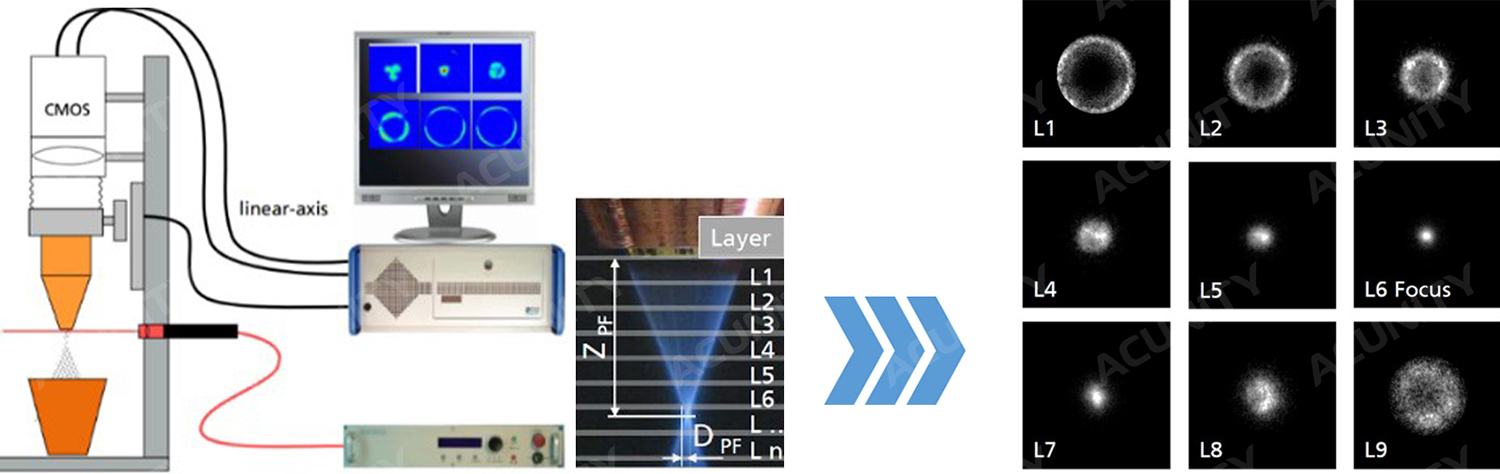

喷嘴粉末流汇聚特性检测原理
